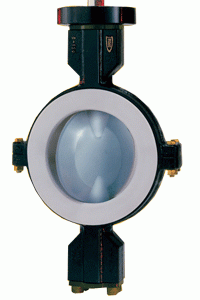

BTV衬里蝶阀

BTV内衬蝶阀来自福斯公司，该公司在1965年推出了CPI的第一个含氟聚合物内衬蝶阀!它的超宽球型阀座设计提供了良好的关闭性能。一个1/8英寸(3mm)厚(公称)的PFA或UHMWPE封装盘锁定在镀镍球墨铸铁基体上，或者您可以从各种合金中选择。

BTV衬里蝶阀是一种免维护、活载三重密封设计，确保气密关闭阀杆密封动态通电轴封提供超级安全的操作。主密封由球形球窝阀瓣/衬套密封在阀瓣轮毂处形成。一个独立的二次密封的聚四氟乙烯覆盖PFA卷曲阀瓣杆加强其曲折的无泄漏路径设计密封。最后，合金压盖随动件中的O形圈提供额外的保护，防止外部介质腐蚀，并防止泄漏到大气中。通过压缩弹簧进一步确保密封的密封性，压缩弹簧保持动态预载力恒定，同时为三轴密封设计的各个部件通电。这种动态活负载轴封不需要调整。

独特的、充满能量的阀座结构，可实现气密性关闭。球形和套筒阀瓣/衬垫设计提供360度接触阀座密封。阀瓣的圆角半径适合于机加工衬套的插座，并保持与阀座的持续接触。衬垫本身嵌入阀体内，以增加稳定性，并防止由于冷流或阀门安装不当而可能的泄漏。一个活负载弹性体阀座增强密封。在沟槽阀体内隔离和保护，弹性体增力器独立于配合法兰扭矩工作，以保持管线密封性能。

特征

• 1/8英寸(3mm)厚(公称)刚性加工聚四氟乙烯或UHMWPE衬垫在阀体内凹槽，防止冷流动，便于安装。
• 阀瓣旋盖与ASTM F423-82含氟聚合物内衬管道兼容。
• ASTM A395球墨铸铁拼合阀体提供大众也大轴驱动提供积极的阀门位置指示和简化适应自动操作。
• 可互换的执行机构安装板容纳ISO, MSS或特殊的执行机构。10位锁定杠杆和节流阀板或齿轮操作选项可选。
• 环氧涂层的车身和安装板抵抗大气腐蚀的影响
• 对夹板或凸耳阀体额定压力为150 psi。
