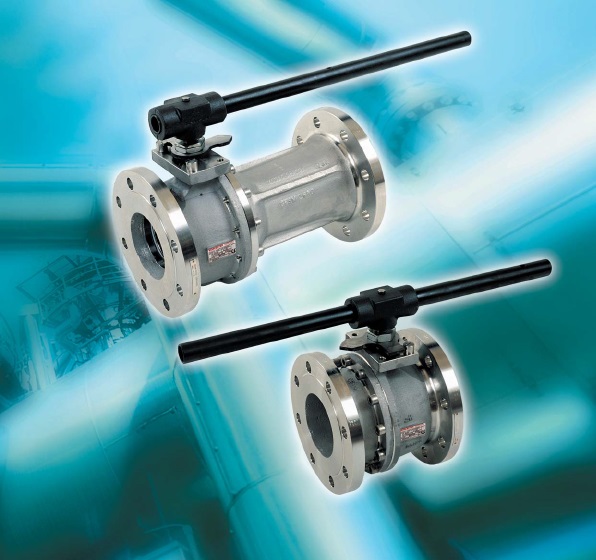

F53/54缩径法兰球阀符合DIN 3202

基于F51 / 52 ANSI产品系列的经过验证的设计技术，FLOWSERVER WORCERTER F53 / 54减少的孔凸缘球阀提供了DIN长度降低的孔凸缘阀门。本产品符合DIN3202与真正的公制凸值的面部长度要求。阀门设计为BS 5159，并提供为F53 / 54防静电和火灾等级。可以提供其他标准变型，其中一些稍后描述。该产品适用于PED的唯一隔离目的。所有压力轴承部件都是由经批准的材料制成的，可追溯，并符合PED的各方面。

阀门的设计和制造符合1999压力设备法规和BS EN ISO 9001。
法兰：
集成到阀体上，完全按照DIN 2543/4/5和pn16 /25/40加工。或者，公制法兰适用于bs4504 (PN16/40)。
面对面的长度是DIN3202, F4/F5(53系列)，Fl(54系列)。

尺寸/车身设计:
53- pn16 /25/40单件阀(15-50毫米)
系列53-PN 16/25/40两件式阀门（65-250毫米）
54- pn16 /25/40单件阀(15-50mm)
54-PN系列16/25/40两件式阀门（65-100 mm）

Fire-tested设计:

53/54系列通过了BS 6755第1部分(生产测试)和第2部分(防火测试，也相当于ISO 10497和API 607/6FA)的认证。
特点包括使用弹簧加载的阀杆柱塞，其在处理易燃介质时提供具有全机械防静电能力的阀杆组件。
阀杆从体内组装到阀门，提供防喷安全性

品牌:
伍斯特控制

行业：
消防 - 通用行业

Flowserve伍斯特F53/54系列基于ANSI F51/52产品系列的经过验证的设计技术，提供了DIN长度减孔法兰阀门。该产品符合DIN3202的面对面长度要求，真正的公制法兰达到PN40

这种阀门采用一件式阀体结构，最大可达2 ' '或以上，采用两件式概念，使DIN3202 F1, F4, F5的长度能够适应使用一个共同的阀体。也可提供多达10”

所有阀门均符合BS6755第2部分的防火标准，并符合BS5351的防静电要求。

阀杆的密封是通过使用石墨填料实现的，尽管其他类型的阀杆也可以满足其他应用要求，而通过与球体接触的二次金属阀座防止了通过泄漏。第二金属阀体密封确保在发生火灾时的整体完整性。注意:在关键应用中使用故障安全Norbro 40R弹簧复位执行机构将在失去电气/气动供应的情况下开启/关闭阀门。

座位:

可提供各种座椅材料，以适应各种压力和温度要求。施工材料除了低温碳钢和不锈钢外
阀体其他材料可用，包括双工™，哈氏合金™，蒙乃尔等。阀门阀内件部件可以提供多种材料。所有压力轴承材料都在最低操作温度(27焦耳/分钟)下进行冲击测试。

特征

• 火灾安全到BS6755第2部分
• 各种阀座材料可供选择
• 公制法兰达PN40
• DIN面对面合规
• 防静电,BS5351
• 可提供多达10″
