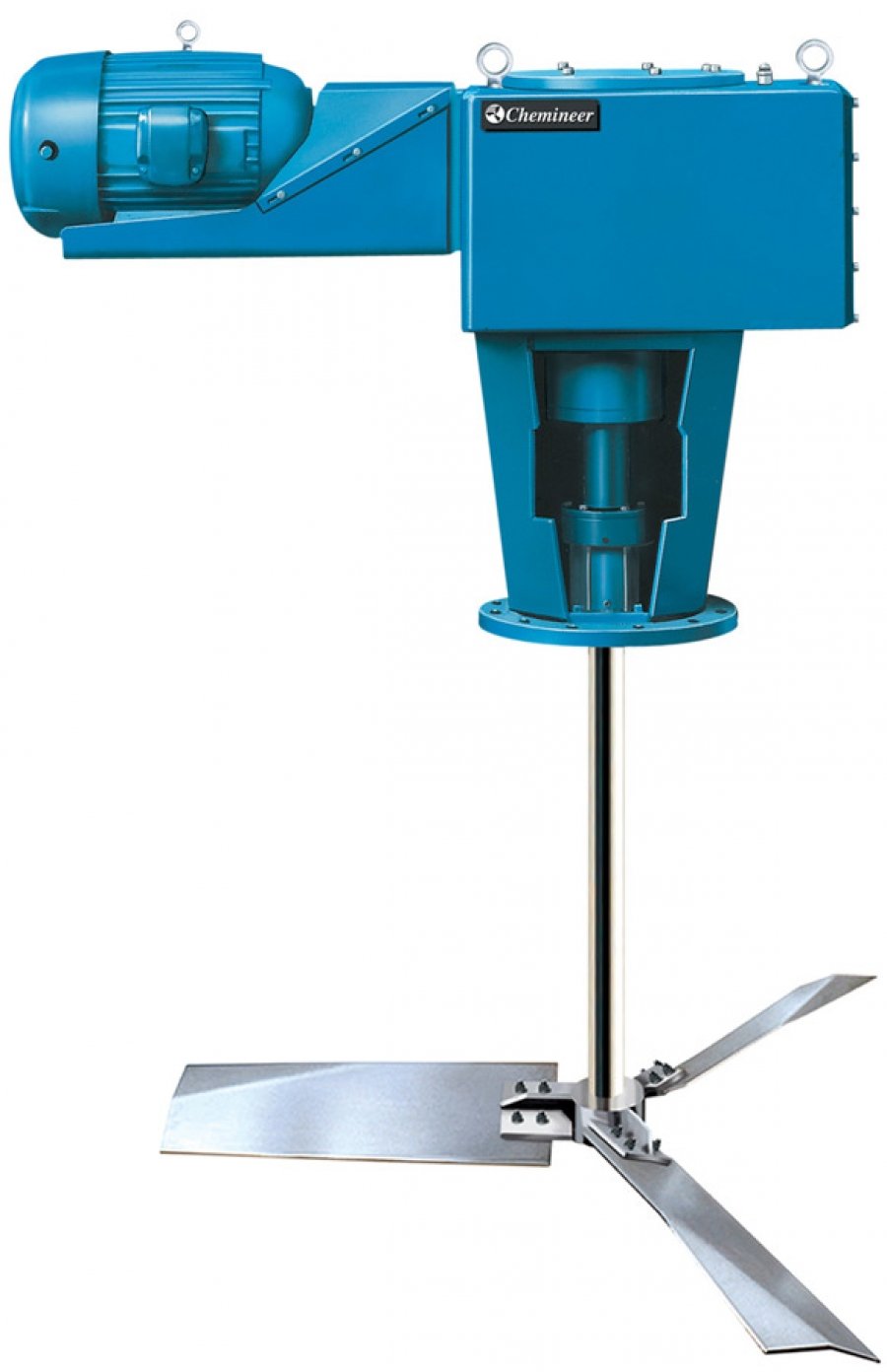

HT涡轮搅拌器

高温涡轮搅拌器已经赢得了世界范围内的声誉，寿命长，灵活性和坚固性。因此，它们是许多行业在苛刻、苛刻的环境下的首选搅拌设备，在这些环境中，最佳性能是不可缺少的。

HT涡轮搅拌器坚固、简单，易于维护。驱动器的活动部件最少，而外壳和组件的数控加工确保了无故障互换性和精密零件配合。

HT涡轮搅拌器的设计具有最终的工艺兼容性，有13种标准驱动尺寸，从1 hp到1000 hp，甚至更多用于特殊应用。多种安装方法、结构材料、轴封、轴、叶轮和附件可为几乎任何工艺提供最佳的涡轮搅拌器。

驱动部件

直角设计
HT搅拌器的直角驱动装置几乎适用于任何安装配置–法兰喷嘴、独立梁支架和顶部或底部进入。直角设计还简化了安装，校准和服务的标准脚安装电机。

螺旋锥齿轮
螺旋齿轮经过淬火，精密滚齿，然后剃成精确的公差，以便正确接触和延长使用寿命。所有HT传动装置均经过检查，符合AGMA质量10标准。

铁姆肯圆锥滚子轴承
为了更好地处理径向和推力负载，整个HT驱动装置均采用Timken®圆锥滚子轴承。驱动轴承的额定使用寿命可超过100000小时L-10。

内部轴
短跨距和低速轴具有最大的刚性，并在数控车床上进行精密旋转，以实现尺寸一致性和直线度。

正向润滑
高速轴承通过飞溅润滑持续保护。一个专门的干井轴密封防止漏油。容易接近的润滑脂配件润滑低速轴轴承。

坚固的外壳
驱动外壳、支撑座和安装脚由钢板制成。然后，每个部件必须在计算机化精密坐标测量检验机上通过质量检验。每个外壳都配有吊耳和吊环螺栓，以便在安装和拆卸过程中简化、安全地搬运搅拌器。催化的聚氨酯外部饰面可在室内和室外操作环境中防止腐蚀。

Chemineer HTM煽动者

Chemineeer HTM是高扭矩应用的可选齿轮箱，专为搅拌器服务而制造。热媒搅拌器驱动可在直角和平行轴配置，并提供了许多相同的好处，作为HT驱动。

电机和柔性联轴器

底座式电动机
化学工程师已经为HT涡轮搅拌器提供了几乎所有可以想象的电源，包括蒸汽涡轮、流体驱动、内燃机和其他。然而，最常见的驱动选择是标准的，工业脚安装马达。易于安装，调整和维修，这些标准电机是NEMA B级设计，具有1.0的服务系数，可从1至350马力。转速为1800、1200和900 rpm。电机外壳为TEFC或防爆型。对于严酷的化学环境，可指定F级绝缘和1.15工作系数的电机。

选项
变频，电子控制可用于需要响应速度变化的应用。提供转速表、信号接口和变压器。变速皮带传动提供三到一个速度范围的过程灵活性。

挠性联轴器
高温搅拌器高达50马力的标准发货与灵活的联轴器，以改善冲击和振动吸收。其他联轴器配置包括齿轮联轴器，柔性元件，圆盘式联轴器和流体联轴器。

超大的轴系
Chemineer的所有轴系都进行了尺寸测试，以抵抗搅拌过程中作用在叶轮上的液压力所产生的扭转载荷和弯矩。Chemineer将与您一起为您的应用程序确定最佳尺寸。

HT搅拌器轴的直径为1-1/2至10英寸，可承受最大的冲击载荷。所有轴都被拉直到每英尺轴长度的总跳动量为0.003英寸，以最大限度地减少振动并延长密封寿命。我们在特殊应用方面的经验使您能够指定任何适合您工艺的可加工合金或保护涂层。

类型
轴可采用单片或刚性耦合设计。管道轴系，适合大直径轴，特色联轴器和叶轮焊接到轴系。

选项
扩大键槽调整叶轮位置提供灵活性，以防您的工艺改变。各种表面饰面在恶劣的使用环境中提供保护。

联轴器
更容易的加长轴到驱动轴现场装配与法兰刚性联轴器可拆卸联轴器的一半或焊接联轴器的一半。可选的罐内联轴器简化了长轴的安装。

稳定的轴承
超长轴的支撑要求使用稳定的轴承。所有Chemineer稳定轴承都有一个可更换的磨损套筒，可以用各种材料制造。支架和三脚架安装设计都是可用的。
