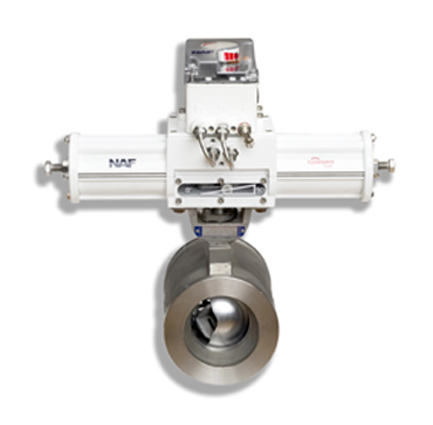

NAF三扇形(v-port)

带z型阀瓣的NAF Trimsector阀瓣结合了先进控制阀的优点和球型阀瓣的简单性。该专利申请的设计是基于成熟的NAF-Setball球扇形阀。NAF Trimsector Z-trim采用了这种新方法来解决空化和高噪声水平的问题。
阀门有

• 带装饰的球形扇区将气流分成许多其他的流道，压降分为3个步骤。这种独特的设计提供了大量的控制优势。
• 带有顶部和底部轴承的球体扇区，trunion设计，需要非常低的操作扭矩，这使得使用扭矩更低的执行器成为可能。
• v形扇形，即使在低流量的情况下，也能在较大的操作范围内提供准确的控制。
• 执行器安装的naff标准采用了“直接安装方法”。这种方法的结果是优越的控制和紧凑的阀门/执行器总成。

根据压力设备指令(PED 97/23/EG)模块H，类别III进行ce标记。对于H1模块，IV类联系NAF

设计:
具有Z-trim的NAF Trimsector设计可以将该阀门用于含有固体介质(如木浆)的介质，而不会有堵塞阀门的风险。

应用程序:
带Z-trim的NAF Trimsector是一种控制阀，用于在压力条件下产生汽蚀和噪声的情况下运行。阀门的操作重点是功能性、高质量和低生命周期成本，并基于将NAF的范围集中到有限数量的阀门类型，但所有阀门类型都适用于广泛的应用。

行业:
漂白化学物质,消化池

v口球型扇形阀，带噪音和防气蚀装饰。

Flowserve NAF Trimsector可用于各种应用，满足控制精度的最高要求。独特的专利Z-trim设计通过将压降分几个步骤来降低噪声和气穴。Flowserve NAF Trimsector可用于含有杂质或纤维的介质，并具有自清洁效果。

Z-trim还提供了高Cv值和最佳控制方案。轴和扇形之间的花键连接最大限度地减少了间隙。配备NAF独特的免维护o形环阀杆密封设计。Flowserve NAF Trimsector是NAF控制阀包中的一个集成部分，具有独特的直接安装概念。

技术

• Dn 25-400 (1
• pn10 -40 (ANSI Class 150,300
