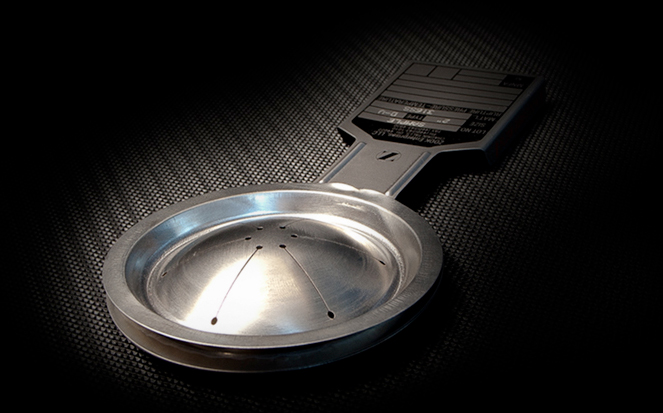

Zook D系列远期代理复合破裂盘
Zook D系列的前进作用复合破裂盘（爆发盘）是一种复合设计，具有最新的激光插入金属顶部。Zook d系列表演复合破裂盘已专门设计用于7A - 角座盘固定器
功能Zook d系列前反应复合破裂盘：
- State-of-the-art laser slotted metal top section
- 向前行动，张力负载的设计
- 金属或TFE密封
- Fragment resistant design
- 运行压力达到光盘明显爆发压力的80％
- Seat Configuration: Angular 30°
- Sizes 1/2 inches thru 24 inches diameters
- 爆发等级3至2500 psig
- 温度等级为900°F（482°C）
- Suitable for liquid, gas or 2-phase flow
- 3维不锈钢标签是标准
- ASME UD标记可用
选项：
真空支撑真空服务需要。真空支架附着在光盘的过程侧，并允许光盘支撑完整的系统真空。如果背部压力超过15 psig或骑自行车，请与当地的Zook供应商联系
保护戒指建议与D系列光盘一起保护精致的材料和/或提供稳定性
密封 /衬里D系列的设计允许使用高度耐腐蚀性的密封材料。多种金属和TFE密封材料
可用
- 30°角座设计
找到更多关于断裂破裂盘的请求se contact Michael Bradley: michael.bradley@flexachem.com or call 086 0476178
Zook 7A Angle Seat Disc Holders Features:
- 30°角座设计
- 设计用于PB或D系列金属破裂盘。
- Angle seat positions disc between the inlet and outlet holder to ensure proper installation
- Refer to the back of this bulletin for available holder mounting configurations
- 建筑材料：碳钢和304S或316SS。可应要求提供的其他材料
- Sizes 1/29 thru 249 diameters
- 与标准ASME B16.5级等级兼容
- 不锈钢安全设计的侧夹是标准的，可以将光盘预组装成持有器
- 永久连接的不锈钢铭牌是标准配置。铭牌指示流动方向并提供视觉验证，使支架组件在管道系统中正确定向
- 可用选项包括：量表抽头；乳头和T恤；多余的流阀；压力计;J-Hook;特殊面孔和涂料
