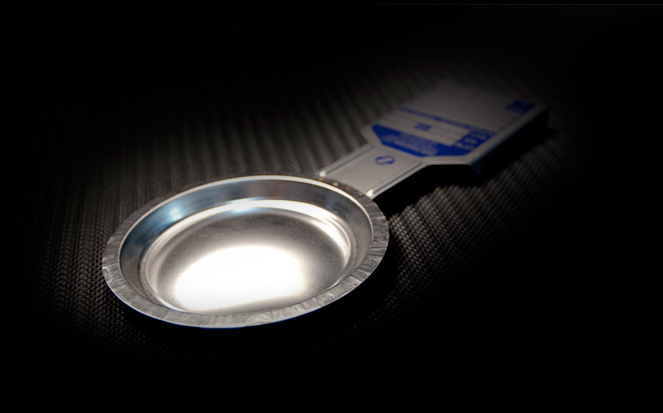

Zook PB爆破盘与凹面面对过程介质安装。当压力增加到超过建议的操作压力时，阀瓣会鼓起来，直到达到材料的最大抗拉强度并破裂。
Zook PB爆破盘-向前作用
- 操作压力达到阀瓣标志破裂压力的70%
- 座椅配置:角30°
- 尺寸1/4″到24″直径
- 温度额定900°F(482°C)
选项:
真空设备需要真空支架。真空支架连接到阀瓣的工艺侧，使阀瓣能够支撑完全的系统真空。
如果需要，特氟龙衬垫可提供保护免受腐蚀性介质。涂料也是可用的。有关阀瓣、衬管和涂层的最高额定温度，请参阅(规格表中的表1)。
当使用薄材料和/或衬垫时，保护环可以与Zook PB爆破片一起使用，以提供稳定性和保护。
Zook 7A支架-角度阀座阀瓣支架
特性：
- 30°角座椅设计
特点:
- 向前作用，张力加载设计没有评分线
- 爆裂等级5至80000 psig
- 操作压力达到discâ’s标记破裂压力的70%
- 座位配置:角30°
- 尺寸1/4″到24″直径
- 温度额定值900°F (482°C)
- 适用于液体、气体或两相流
- 标配三维不锈钢标签
- 可提供ASME UD、CE、TUV标志
特点:
- 30°角座设计
- 适用于PB或D系列金属爆破片。
- 角阀座定位阀瓣在进口和出口支架之间，以确保正确安装
- 请参阅此公告的背面，以获得可用的支架安装配置
- 建筑材料:碳钢和304SS或316SS。其他材料可按要求提供
- 尺寸1/29到249直径
- 符合标准ASME B16.5等级评定
- 不锈钢安全设计的侧夹是标准的，允许预先组装阀瓣到holder
- 标准配置为永久连接的不锈钢铭牌。铭牌指示气流方向，并提供视觉验证，以确保支架总成在管道系统中正确定位
- 可用的选项包括:量规丝锥;乳头和三通;超流量阀;压力计;J-hook;特殊面和涂料
