Zook Sfaz爆破光盘

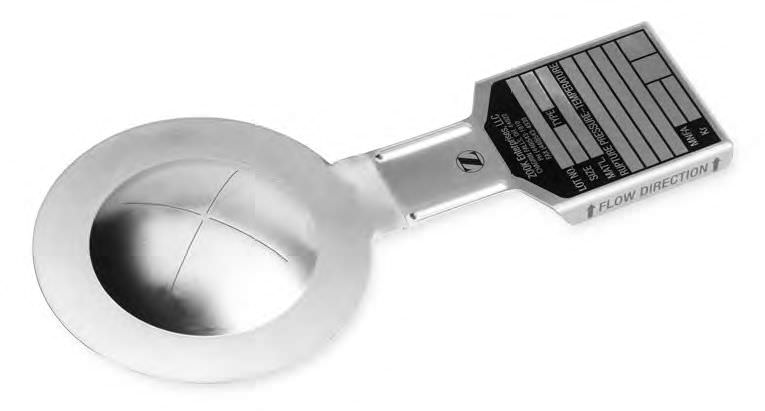

The Zook SFAZ Bursting Disc (rupture discs) is a solid metal scored disc design. They are designed to be used specifically in the UHZ Holder. The Zook SFAZ Bursting Disc incorporates a Fail-Safe Design. If the SFAZ Series Disc is damaged or incorrectly installed, it will always burst at or below the marked burst rating as indicated on the disc tag.

• 非碎片固体金属交叉评分盘在排气侧评分，以最大程度地减少产品积聚的效果
• 运行压力最多高达90％的明显爆发压力
• 平台设计
• 可用的ASME UD标记（仅天然气服务）
• 固体金属评分碟片设计用于非碎片
• 非常适合液体，气体或2相流量
• 在圆盘材料形成高冠状高度后得分。允许使用较厚的材料，并允许较低的爆发等级来承受全真空
• 爆发等级15至3600 psig
• 尺寸1/29thru 249 diameters
• 温度等级为1000°F（538°C）
• 标准的建筑材料是镍。可选材料316SS，Inconel，Monel，Hastelloy C和铝可用
• 3维不锈钢标签永久刻有完整的圆盘规格
• ASME UD标记可用(气体服务只)变异较大erization Vessel Protection
• 承受腐蚀性攻击
• 积极到阴性的骑自行车
• 较高的工作比率
• 单独使用或与浮雕阀结合

浮雕阀保护：
SFAZ系列光盘安装在阀门隔离株下的工作部件从敌对环境中工作

选项：
衬里：如果需要，可以使用TFE衬里可保护免受腐蚀介质的保护。有关圆盘和衬里的最高温度评分，请参阅表1。

Protective Rings are recommended for use with SFAZ Series Discs to provide stability and protection when thin materials and/or liners are used

UHZ Type Flat Seat Insert Disc Holder:

特征

• 平台可改善破裂盘密封
• 标称尺寸从1/2英寸到达30英寸的标准尺寸可供选择
• 建筑的标准材料是316S和碳钢。可应要求提供的其他材料
• 永久连接的不锈钢铭牌是标准配置。铭牌指示流动方向并提供视觉验证，使支架组件在管道系统中正确定向
• 不锈钢安全设计的侧夹是标准的，可以将光盘预组装成持有器
• 适合SFAZ类型，FDZ和FPBZ系列光盘
• 可用选项包括：量表抽头；乳头和T恤；多余的流阀；压力计;J-Hook;特殊面孔和涂料
